| 通訊 | EtherCAT master EtherNet/IPTM Adapter (slave) EtherNet/IPTM Scanner Modbus RTU RS-485 序列介面 MQTT Modbus (TCP, UDP) Modbus RTU RS-485 序列介面 |
| Ethernet 通訊協議 |
DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH |
| 圖形化 | Web 視覺化 |
| 操作系統 | 實時 Linux (帶 RT-修補) |
| CPU | Cortex A7; 650 MHz |
| 編程語言，符合 IEC 61131-3 | Continuous Function Chart (CFC) 結構化文字 (ST) 順序功能圖 (SFC) 指令表 (IL) 梯形圖 (LD) 功能塊圖 (FBD), 連續功能圖 (CFC) 結構化文字 (ST) 順序功能圖 (SFC) |
| 編程環境 | Node-RED CODESYS V3.5 |
| 設定選項 | WAGOupload WAGO Solution Builder CODESYS V3.5 ETHERNET Settings 架構在 Web 的管理 |
| Baud rate (communication/fieldbus 1) | 10/100 Mbit/s |
| Baud rate | ETHERNET: 10/100 Mbit/s |
| Transmission medium (communication/fieldbus) | ETHERNET: 雙絞線 S-UTP; 100 Ω; Cat. 5; 最大電纜長度 100 m |
| 主記憶體 (RAM) | 512MB |
| 主記憶體 (RAM) | 512MB |
| 記憶體（快閃記憶體） | 4096MB |
| 附加存儲硬體 | 128Kbytes |
| Program memory | 32 MB |
| Data memory | 128 MB |
| 剩餘儲存軟體 | 128.Kbytes |
| 記憶體卡類型 | microSD最高32 GB（所有保證的屬性僅對WAGO記憶卡適用） |
| 記憶卡插槽 | 推式機制 |
| 指示器 | LED (SYS, RUN), red/green: Status of system; LED (USR) red/green: User programmable status (can be used via CODESYS library); LED (SD) orange: Status of µSD; LED (LNK/ACT) green: Network connection via ports 1 … 2; LED (DI1 … 8) green: Status of inputs; LED (DO1 … 4) green: Status of outputs |
| 面板 | 24 VDC (-15 … +20 %); via pluggable connector (picoMAX® 3.5; Push-in CAGE CLAMP® connection) |
| 系統電源電壓 | Operating mode switch (RUN, STOP, RESET); reset button |
| Current consumption (system) max. | 500mA |
| 現場電源電壓 | 24 VDC (-15 … +20 %); via pluggable connector (picoMAX® 3.5; Push-in CAGE CLAMP® connection) |
| Current consumption (field) max. | 2,000mA |
| 隔離 | 1250 V (DC 1 min., between system and field level) |
| 數位輸入的數量 | 8 |
| 輸入特性 | Type 3 (per EN 61131-2) |
| 輸出電流（每通道） | 500 mA (DC) |
| 輸出電流 | 短路保護 |
| 信號類型 | 電壓 電阻測量 |
| Type of signal voltage | 0 … 10 VDC |
| 類比輸入的數量 | 2 |
| 類比輸入解析度 | 16bits |
| 類比輸出的數量 | 2 |
| 類比輸出解析度 | 12bits |
| 負載阻抗 (輸出/電壓) | ≥ 5 kΩ |
| Number of measurement inputs | 2 |
| 溫度範圍 | −60 °C … 350 °C, PT1000, Ni1000 |

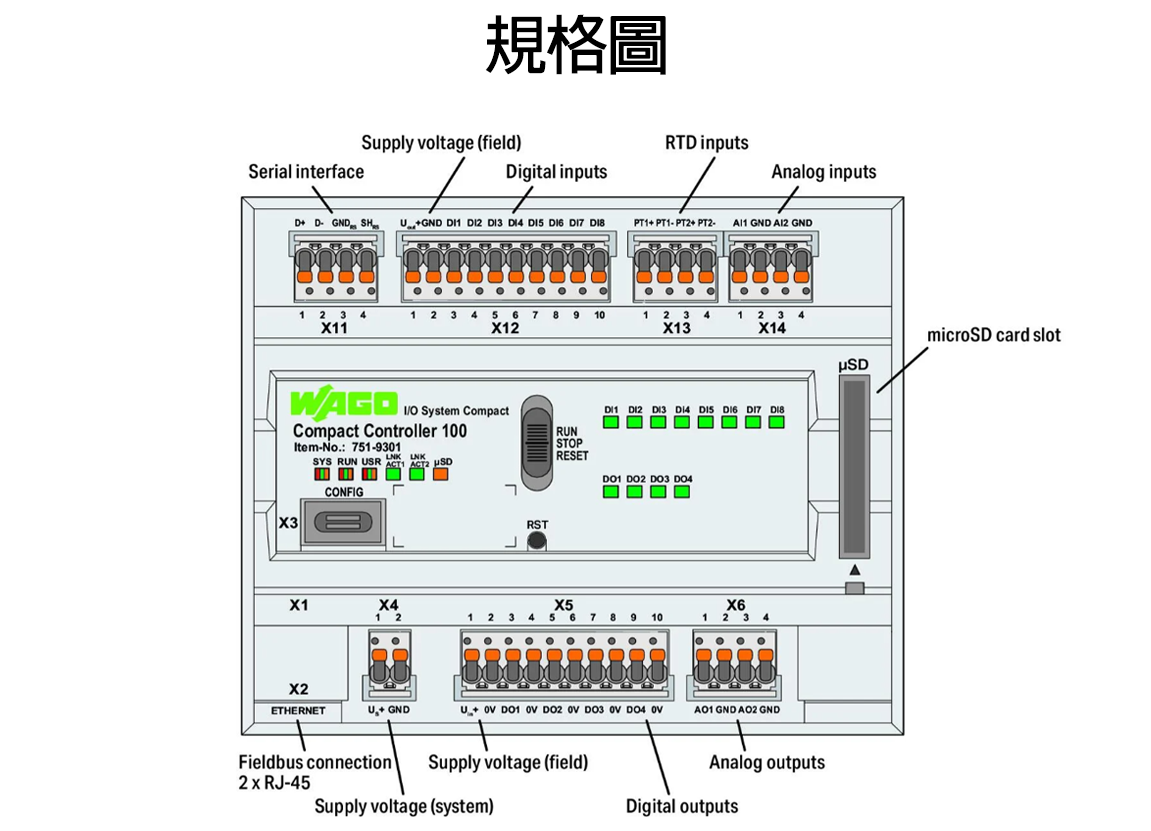

| 連接技術: 通信 / 通訊總線 | Modbus TCP/UDP: 2 x RJ-45; RS-485 序列介面: 1 x Female connector, 4-pole; Push-in CAGE CLAMP® |
| Connection technology: system supply | 1 x Female connector, 2-pole; Push-in CAGE CLAMP® |
| Connection technology: field supply | 2 x Female connector, 10-pole; Push-in CAGE CLAMP® |
| 單芯導線 | 0.2 … 1.5 mm² / 24 … 14 AWG |
| 細多芯導線 | 0.2 … 1.5 mm² / 24 … 14 AWG |
| 剝線長度 | 8 … 9 mm / 0.31 … 0.35 inches |
