WAGO 產品系列

WAGO工業自動化技術解決方案

電源供應器

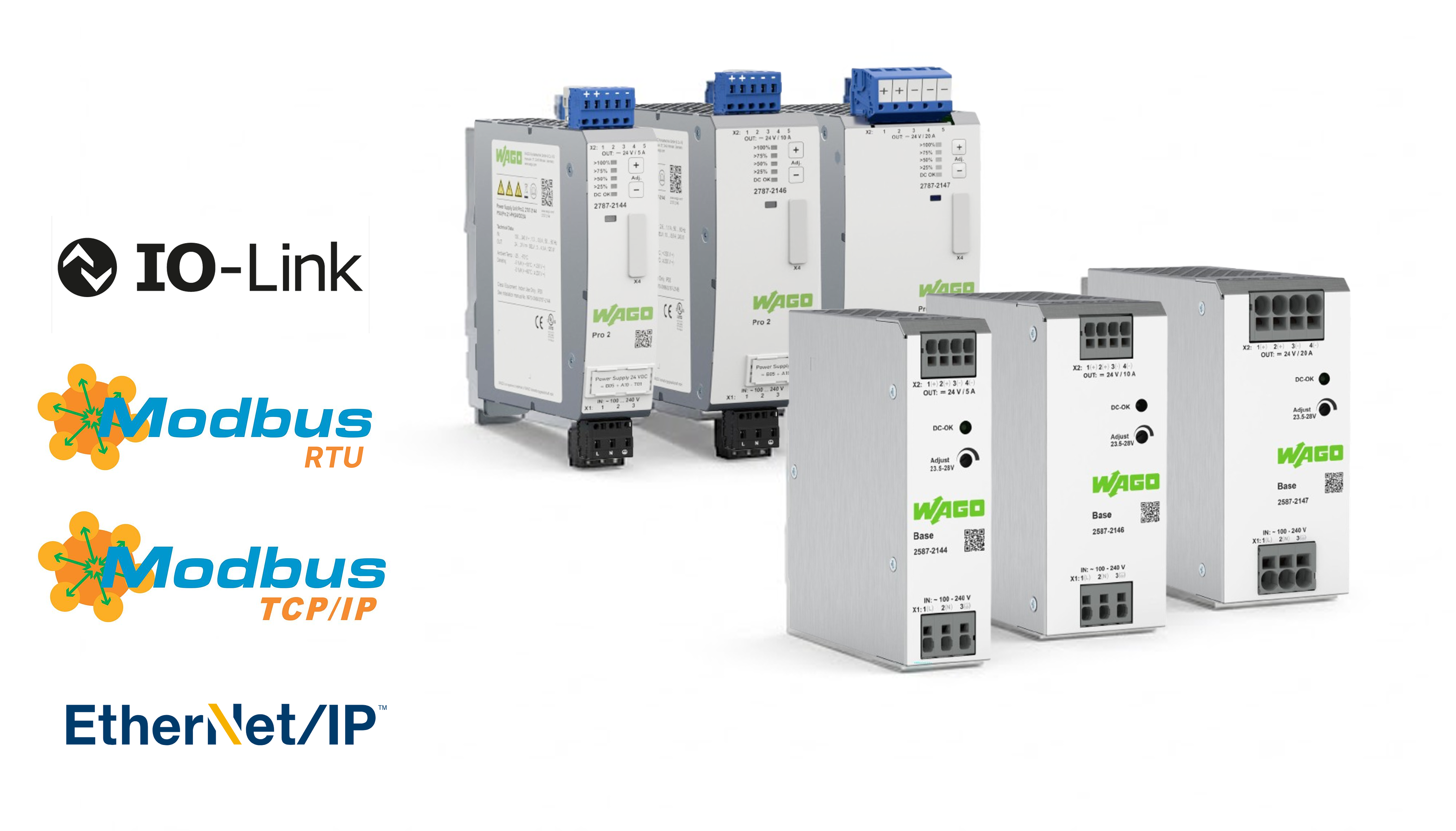

WAGO 電源供應器          

WAGO 電源供應器，創新高效的電源供應器可為幾乎任何應用提供多種解決方案， 從基本應用的電源供應器到通訊款到可支援通訊型，完美同步的設備構成了供電系統。

具備了CE 認證，與 SEMI F47 適合半導體與電子設備應用， 提供對電壓和電流的可靠供電的需求。

Base 系列更具經濟價位競爭力， Pro 2 高階系列 可支援擴增工業通訊協議， IO link Slave / Modbus RTU Slave / modbus TCP Server / Ethernet/IP Slave ，進行通訊整合診斷。

控制器


Controller PFC200; 2nd Generation; 2 x ETHERNET, RS-232/-4850           

型號: 750-8212

內建網路與現場匯流排介面，全面支援 750/753 系列模組。廣泛應用於標準機械控制、加工產業與建築自動化等領域。

● 搭載具備即時修補程式的 Linux® 作業系統。

● 符合 IEC 61131-3 標準，可根據韌體版本使用 CODESYS V3.5（V23 及以上）、WAGO-I/O-PRO V2.3 或 e!COCKPIT（V22 及以下）進行程式設計。

● 內建整合式 Web 伺服器，方便顯示 PFC200 狀態資訊；可透過 CODESYS 或基於 Web 的管理介面進行輕鬆設定。


Compact Controller 100           

型號: 751-9301

挾小空間實現極致效能
Compact Controller 100 小型控制器
新型帶有整合 I/O 的小型控制器非常適合小型自動化解決方案。

優勢:

● 帶有實時 Linux® 操作系統的控制器

● 自帶多組 I/O 的小型控制器，安裝在 DIN 軌道安裝的設備外殼中

● 獨立於製造商的 CODESYS V3 工程環境

通訊介面模組


EtherCAT 通訊模組(有指撥開關)

型號:750-354/000-001

EtherCAT® 通訊模組將 EtherCAT® 連接到模組化 WAGO-I/O-SYSTEM。

通訊模組檢測所有連接的 I/O 模組，並建立本地處理影像。此處理影像可能包括類比 (逐位元組資料傳輸) 和數位 (逐位元資料傳送) 模組的混合排列。

上層的 EtherCAT® 介面將通訊模組連接到網路。層的 RJ-45插座 可以將其他 EtherCAT ® 設備連接到同一條線上。

EtherCAT® ( Ethernet 控制自動化技術) 是一個實時 ETHERNET 解決方案，專用於工業自動化應用，具有高效能、靈活的劃拓樸結構和簡單的配置。使用 EtherCAT®, 昂貴的 ETHERNET 星型拓樸結構可用簡單的只需或樹型結構來替代。

地址選擇開關用於設置顯式設備ID（EDI），該IDID允許將固定地址分配給 EtherCAT® 從站。


EtherCAT 通訊模組 (無指撥開關)

型號:750-354

EtherCAT 通訊模組將 EtherCAT 連接到模組化 WAGO-I/O-SYSTEM。

通訊模組檢測所有連接的 I/O 模組，並建立本地處理影像。此處理影像可能包括類比 (逐位元組資料傳輸) 和數位 (逐位元資料傳送) 模組的混合排列。

上層的 EtherCAT 介面將通訊模組連接到網路。下層的 RJ-45插座 可以將其他 EtherCAT 設備連接到同一條線上。

EtherCAT* ( Ethernet 控制自動化技術) 是一個實時 ETHERNET 解決方案，專用於工業自動化應用，具有高效能、靈活的劃拓樸結構和簡單的配置。使用 EtherCAT，昂貴的 ETHERNET 星型拓樸結構可用簡單的只需或樹型結構來替代。


EtherNet/IP 通訊模組 (有指撥開關)

型號:750-363

EtherNet/IP 通訊模組將 EtherNet/IP 現場總線系統連接到模組化 WAGO-I/O-SYSTEM。

通訊模組檢測所有連接的 I/O 模組，並建立本地處理影像。

兩個 ETHERNET 介面和一個整合的開關允許通訊總線以線形拓撲進行佈線，進而無需額外的網路設備，例如交換器或集線器。
指撥開關設定 IP 地址的最後一個位元組，並可用於 IP 地址分配（DHCP、BootP、靜態）。

該通訊模組設計用於 EtherNet/IP 網路中的通訊總線通信。
它還支援其他廣泛的標準 ETHERNET 通訊協定（例如：HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP)。整合的 Web 伺服器提供使用者配置選項，同時顯示通訊模組狀態資訊。


Modbus TCP 通訊模組 (有指撥開關)

型號:750-362

Modbus TCP 通訊模組將 ETHERNET 連接到模組化 WAGO-I/O-SYSTEM。

通訊模組檢測所有連接的 I/O 模組，並建立本地處理影像。

兩個 ETHERNET 介面和一個整合的開關允許通訊總線以線形拓撲進行佈線，進而無需額外的網路設備，例如交換器或集線器。
指撥開關設定 IP 地址的最後一個位元組，並可用於 IP 地址分配（DHCP、BootP、靜態）。

該通訊模組設計用於 MODBUS 網路中的通訊總線通信。
還支援其他廣泛的標準 ETHERNET 通訊協定（例如：HTTP(S), BootP, DHCP, DNS, SNMP, (S)FTP)。整合的 Web 伺服器提供使用者配置選項，同時顯示通訊模組狀態資訊。


PROFINET IO 通訊模組(第3代;Echo 進階)

型號:750-377

此通訊模組將 WAGO I/O 系統 750 連接到 PROFINET IO（開放的實時工業 ETHERNET 自動化標準）

通訊模組識別已連接的 I/O模組，並根據預設配置為一個 I/O控制器和一個 I/O 管理器創建本地處理影像。此處理影像可能包括類比（逐字數據傳輸）或複雜模組與數位（逐位數據傳輸）模組的混合排列

通訊模組在網路中作為 I/O 設備運行。他具有一個整合的 2-連接埠開關，簡化了連線結構的建立，不需要額外的網路元件

可以透過 DCP 通訊協議分配設備名稱，也可以透過指撥開關實例化預設名稱



電源供給模組


電源供應器; 24 VDC

型號:750-602

此電源模組為 I/O 模組提供相應的電源電位。

電源模組提供的最大電流為10A。在配置系統時，不得超過總電流。

需要更高的電流時，必須在元件中添加中間電源模組。

終端模組


終端模組

型號:750-600

在將現場總線節點與正確的總線耦合器和 I/O 模組組裝在一起之後，將終端模組安裝於該組件上。

他完成了內部資料電路並確保正確的資料流。

數位IO模組


16 通道數位量輸入; 24 VDC; 3 ms (16DI PNP)

型號:750-1405

此數位輸入模組具有16個通道，寬度僅12mm（0.47 inch）。

他接收來自數位現場設備（例如感測器、編碼器、開關或近接感測器）的二進位控制信號。

該模組為Push-in CAGE CLAMP® 連接技術，單芯導線直接插入即可連接。

每個輸入通道都具有一個 3.0 ms 時間常量雜訊抑制 RC 濾波器。

綠色LED指示每個通道的信號狀態。

現場側和系統側進行了電氣隔離。

使用 2.5mm 螺絲起子 (210-719) 來開啟 Push-in CAGE CLAMP® 接線單元。


16 通道數位量輸入; 24 VDC; 3 ms; 負緣觸發
(16DI NPN)

型號:750-1407

此數位輸入模組具有16個通道，寬度僅12mm（0.47 inch）。

他接收來自數位現場設備（例如感測器、編碼器、開關或近接感測器）的二進位控制信號。

該模組為Push-in CAGE CLAMP® 連接技術，單芯導線直接插入即可連接。

每個輸入通道都具有一個 3.0 ms 時間常量雜訊抑制 RC 濾波器。

綠色LED指示每個通道的信號狀態。

現場側和系統側進行了電氣隔離。

使用 2.5mm 螺絲起子 (210-719) 來開啟 Push-in CAGE CLAMP® 接線單元。


16 通道數位量輸出; 24 VDC; 0.5 A (16DO PNP)

型號:750-1504

此數位輸出模組具有16個通道，寬度僅12mm（0.47 inch）。

將二進位控制信號從自動化設備傳輸至連接的驅動器（例如電磁閥、接觸器、轉換器、繼電器或其他電氣負載）。

該模組為Push-in CAGE CLAMP® 連接技術，單芯導線直接插入即可連接。

綠色LED指示每個通道的信號狀態。

現場側和系統側進行了電氣隔離。

使用 2.5mm 螺絲起子 (210-719) 來開啟 Push-in CAGE CLAMP® 接線單元。


16 通道數位量輸出; 24 VDC; 0.5 A; 負緣觸發
(16DO NPN)

型號:750-1505

此數位輸出模組具有16個通道，寬度僅12mm（0.47 inch）。

將二進位控制信號從自動化設備傳輸至連接的驅動器（例如電磁閥、接觸器、轉換器、繼電器或其他電氣負載）。

該模組為Push-in CAGE CLAMP® 連接技術，單芯導線直接插入即可連接。

綠色LED指示每個通道的信號狀態。

現場側和系統側進行了電氣隔離。

使用 2.5mm 螺絲起子 (210-719) 來開啟 Push-in CAGE CLAMP® 接線單元。

類比模組


4 通道類比量輸入; 0 ... 10 VDC; 單端(Single-ended)

型號:750-459

此類比輸入模組處理標準為 0-10 V 的信號。

輸入信號進行了電氣隔離並以 12 位元解析度傳送。

內部系統供電給該模組。

該模組的輸入通道具有共用的接地電位。


4 通道類比量輸入; 4 … 20 mA; 單端(Single-ended)

型號:750-455

此類比輸入模組處理標準為 4-20 mA 的信號。

輸入信號進行了電氣隔離並以 12 位元解析度傳送。

內部系統供電給該模組。

該模組的輸入通道具有共用的接地電位。


4 通道類比輸出; 4 … 20 mA

型號:750-555

此類比輸出模組產生標準的 4–20 mA 信號。 輸出信號進行了電氣隔離並以 12 位元解析度傳送。

供電來自現場側。

模組的輸出通道具有共用的接地電位。


4 通道類比量輸入; 電阻式溫度量測; 可調整

型號:750-450

此類比輸入模組直接連接到Pt或Ni電阻感測器和電位計。

可以連接兩線，三線或四線電阻感測器和三線電位計。

該模組自動對整個溫度範圍進行線性轉換。由一個紅色 LED 指示感測器錯誤 (短路、線路斷線或超出測量範圍)。未使用的通道可以被停用。

透過 WAGO‐I/O‐CHECK 或 GSD 檔案可配置該模組。

它具有多個設定選項和高準確性。

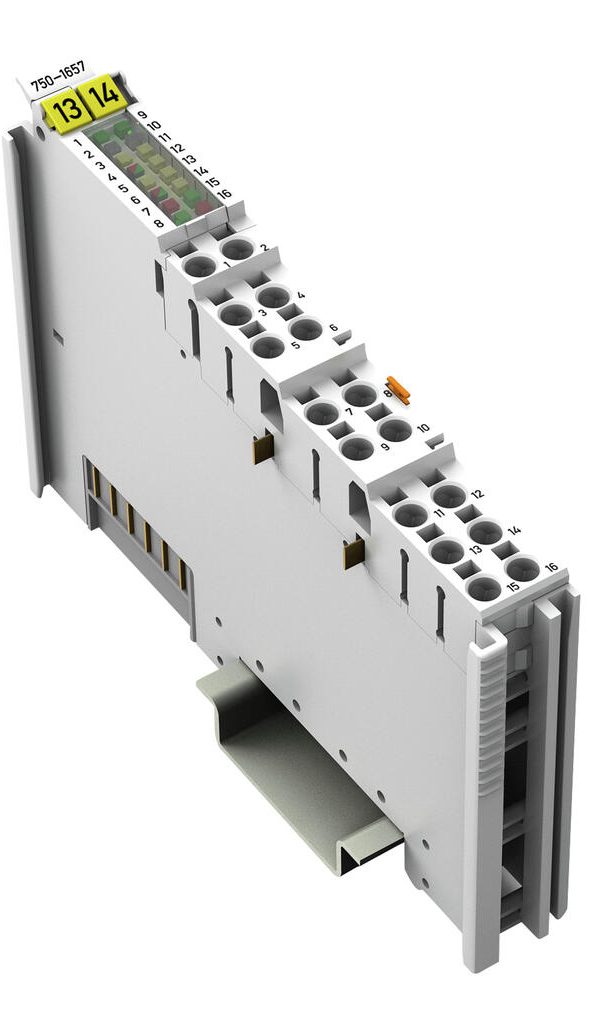

4 埠 IO-Link 主控端

型號:750-1657

WAGO 750-1657 IO-Link 主站可以同時連接四個不同的 IO-Link 設備，甚至是數位標準感測器與致動器 。

可以連接兩線，三線或四線電阻感測器和三線電位計。

該模組自動對整個溫度範圍進行線性轉換。由一個紅色 LED 指示感測器錯誤 (短路、線路斷線或超出測量範圍)。未使用的通道可以被停用。

透過 WAGO‐I/O‐CHECK 或 GSD 檔案可配置該模組。

它具有多個設定選項和高準確性。

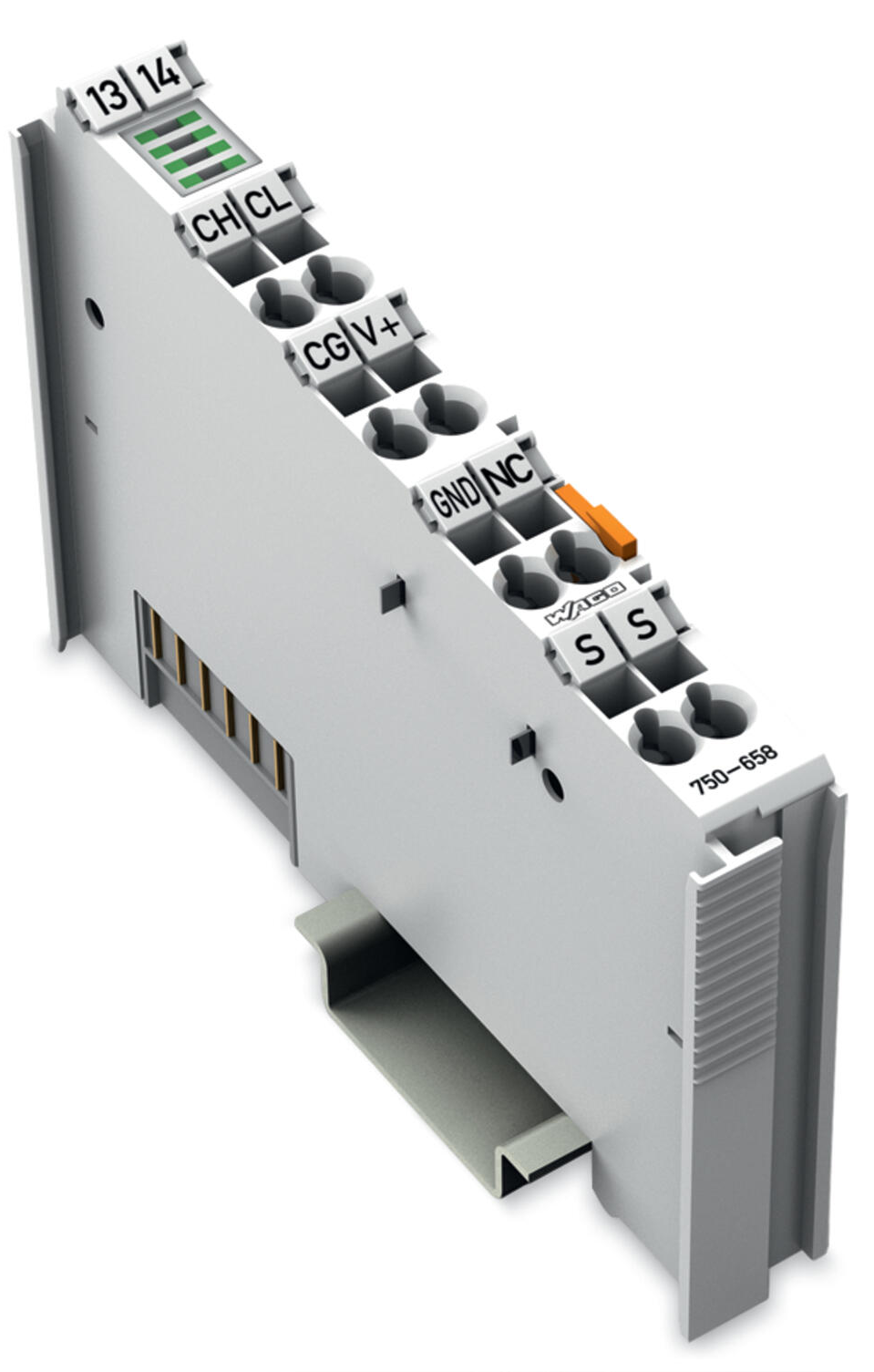

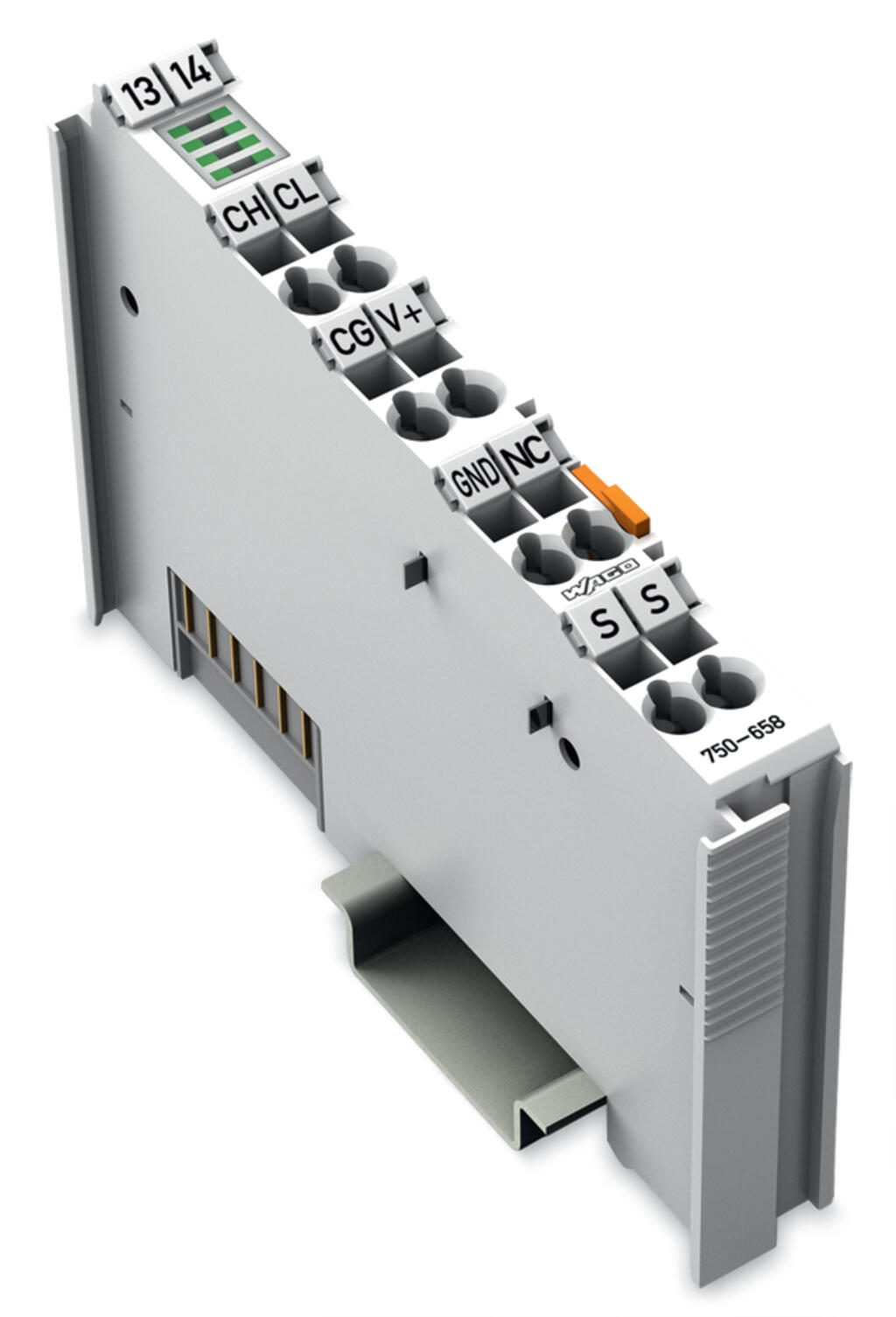

CAN 閘道器

型號:750-658

CAN 閘道器支援 CAN Layer 2，同時滿足 CAN 規範2.0A（11 位元識別碼）和 2.0B（29 位元識別碼）。功能塊圖允許閘道器讀取和寫入更高通訊協定的封包（例如 CANopen）

閘道器透過自動位元率檢測（自動波特率）將自身調整為 10 kbit/s 至 1 Mbit/s 之間的波特率。還可以設定固定的傳輸速率。用於輸入封包的六個可配置過濾器允許透過 CAN 識別碼過濾 CAN 訊息。

提供以下三種操作模式： 嗅探器模式提供詳細的 CAN 總線分析，無需互動。在透明模式下，閘道器充當主動 CAN 設備，可以發送和接收任何類型的 CAN 封包。

映射模式可以直接從資料區塊產生 CAN 封包。它還允許將所選的過程值從接收到的封包複製到輸入資料區塊中。CAN 封包可以循環發送、手動發送或事件觸發發送（過程值變化）。

工業乙太網路交換機


工業 ECO 經濟型網路交換器; 5 個連接埠 100Base-TX

型號: 852-111

852-111 是一個 5-連接埠的 10/100Base‐TX 工業 ECO經濟型網路交換器，支援每個連接埠的自動協商和自動MDI-/MDI-X檢測。

852-111 的個連接埠密度可用於創建多個網段，以減輕客戶端擁塞並為每個用戶節點提供專用頻寬。852-111 網路交換器是低成本的解決方案，可滿足在基於 IP 的工業通訊需求的不斷要求。

該交換器易配置和安裝，最適合小型或中型網路。


工業 ECO 經濟型網路交換器; 8 個連接埠 100Base-TX

型號:852-112

852-112 是一個 8-連接埠的 10/100Base‐TX 工業 ECO經濟型網路交換器，支援每個連接埠的自動協商和自動MDI-/MDI-X檢測。

852‐112 是低成本的解決方案，它可滿足在基於 IP 的工業通訊需要的常規要求。

此交換器易配置和安裝，最適合小型或中型網路。


工業網路交換器; 16 個連接埠 1000Base-T

型號:852-1106

852‐1106 工業網路交換器是一個 16-連接埠 10/100/1000Base‐T ETHERNET 交換器。

具有堅固金屬外殼、複聯式電源及繼電器功能監控。 −40 to +70°C 的工作範圍，使其適合廣泛的工業應用。

特點：
  • 複聯式直流電源
  • 寬電壓範圍：12 … 60 VDC
  • 可設定警報功能的指撥開關
  • 完全符合 IEEE 802.3、802.3u 和 802.3ab 標準
  • 非阻塞，存儲和轉發切換
  • 實現所有 10/100/1000Base-T 連接埠自動協商
  • 實現所有 10/100/1000Base‐T 連接埠自動 MDI/MDIX（跨接）
  • 整合的地址查找表，支援多達 8000 個絕對 MAC 地址
  • 過電壓保護
  • 根據 IEEE802.1p 優先分配 Profinet ETHERNET 數據封包（EtherType = 0x8892）

智慧電錶


WAGO 三相電力信號電錶 (鋁軌式安裝)

型號: 2857-570/024-005

WAGO的三相功率測量模組位於軌道安裝式外殼中，可從控制級遠端測量三相電源網路中的電氣數據。 可以透過 Modbus® 介面存取測量變量，例如有功/視在/無功功率，能耗，功率因數，相位角和頻率。此外，測量的變量可以存儲在microSD卡上。

  • 透過5A比流器進行電流測量
  • 移動測量並將測量值存儲在microSD卡上
  • 透過配置界面配置和顯示操作期間的測量值
  • 軌道安裝外殼中的緊湊型設備，節省了用於建築技術的空間
  • 透過 Modbus® RTU 介面通訊測量值
  • 可配置數位信號輸出為脈衝輸出
  • 通過 CE 和 UL 認證

    • 可透過 USB 配置設定傳輸線於電腦軟體工具配置電表參數設定
    USB 配置設定傳輸線型號：750-923/000-001
