Controller PFC200; 2nd Generation; 2 x ETHERNET, RS-232/-4850

點擊圖片放大

Controller PFC200; 2nd Generation; 2 x ETHERNET, RS-232/-4850

型號: 750_8212

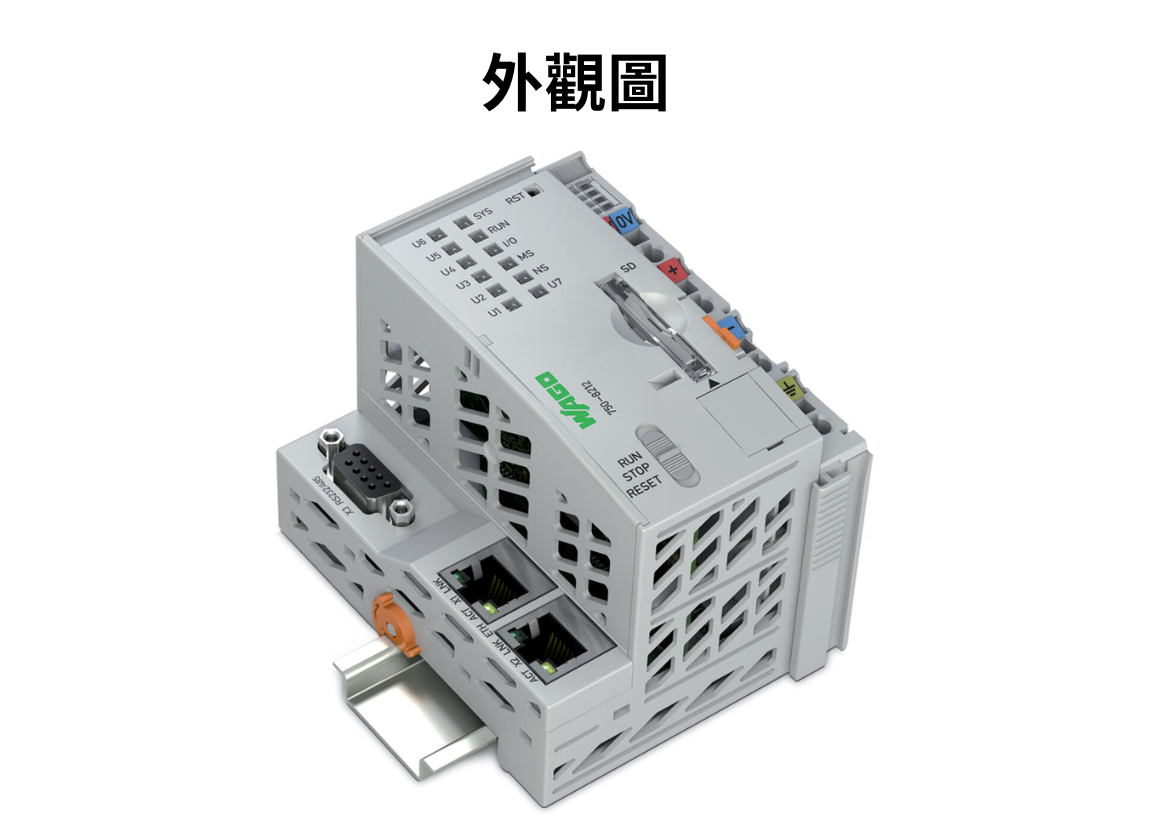

PFC200 控制器; 第 2 代; 2 x ETHERNET, RS-232/-485

用於模組化 WAGO I/O 系統的緊湊型 PLC。除了網路和通訊總線介面外，控制器還全面支援 750/753 系列模組。廣泛應用於標準機械控制、加工產業與建築自動化等領域。。

● 搭載具備即時修補程式的 Linux® 作業系統。

● 靈活的程式設計環境：符合 IEC 61131-3 標準，可根據韌體版本使用 CODESYS V3.5（V23 及以上）、WAGO-I/O-PRO V2.3 或 e!COCKPIT（V22 及以下）進行程式設計。

● 高效的網路拓撲：內建2 x ETHERNET (可配置)，RS-232/-485，完美支援線路拓撲佈線。

● 直覺的設定與監控：內建整合式 Web 伺服器，方便顯示 PFC200 狀態資訊；可透過 CODESYS 或基於 Web 的管理介面進行輕鬆設定。

技術規格

通訊	Modbus TCP 主/從設備 EModbus (UDP)，WagoAppPlcModbus 庫 Modbus (RTU)，WagoAppPlcModbus 庫⼄太網路/IPTM適配器（從機）⼄太網路/IPTM掃描器 OPC UA 伺服器/客戶端 MQTT RS‑232 序列介面 RS-485 介面 BACnet/IP需要額外許可證遙控協議需要額外許可證
Ethernet 通訊協議	DHCP DNS NTP FTP FTPS SNMP HTTP HTTPS SSH
圖形化	Web 視覺化
操作系統	實時 Linux (帶 RT-修補)
CPU	Cortex A8；1 GHz
編程語言，符合 IEC 61131-3	連續函數圖 (CFC) 順序功能圖 (SFC) 指令表 (IL) 梯形圖 (LD) 功能塊圖 (FBD),
編程環境	Node-RED CODESYS V3.5
設定選項	WAGOupload WAGO Solution Builder CODESYS V3.5 ETHERNET Settings 架構在 Web 的管理
Baud rate (communication/fieldbus 1)	10/100 Mbit/s
Baud rate	ETHERNET: 10/100 Mbit/s
Transmission medium (communication/fieldbus)	ETHERNET: 雙絞線 S-UTP; 100 Ω; Cat. 5; 最大電纜長度 100 m
主記憶體 (RAM)	512MB
主記憶體 (RAM)	512MB
記憶體（快閃記憶體）	4096MB
附加存儲硬體	128Kbytes
Program memory	CODESYS V2：16 MB；CODESYS V3：32 MB
Data memory	CODESYS V2：64 MB；CODESYS V3：128 MB
剩餘儲存軟體	128.Kbytes
記憶體卡類型	SD 和 SDHC 卡最⼤⽀援 32 GB（所有保證的特性僅適用於 WAGO 的記憶體）
記憶卡插槽	按壓式機制
指示器	LED (SYS, RUN), red/green: Status of system; LED (USR) red/green: User programmable status (can be used via CODESYS library); LED (SD) orange: Status of µSD; LED (LNK/ACT) green: Network connection via ports 1 … 2; LED (DI1 … 8) green: Status of inputs; LED (DO1 … 4) green: Status of outputs
供電電壓（場強)	24 VDC（‑25 ⋯ +30 %）；透過電源跳線接點
供電電壓（系統）	10 A
總電流（系統供電）	1700 mA
隔離	500 V (DC 1 min., between system and field level)

連接技術

連接技術: 通信 / 通訊總線	Modbus (TCP, UDP): 2 x RJ-45; Modbus RTU: 1 x D-sub 9 插座; RS-232 序列介面: 1 x Dsub 9 插座; RS‑485 序列介面: 1 x D-sub 9 插座
Connection technology: system supply	2 x CAGE CLAMP®
Connection technology: field supply	6 x CAGE CLAMP®
可連接導體材料	銅
連接類型	系統/現場供應
固體導體	0.08 ⋯ 2.5 mm² / 28 ⋯ 14 AWG
條帶長度	0.08 ⋯ 2.5 mm² / 28 ⋯ 14 AWG
連接類型	8 ⋯ 9 毫米 / 0.31 ⋯ 0.35 英⼨
連接技術：設備配置	1 個公頭連接器；4 芯
