WAGO 750-1657 類比模組

點擊圖片放大

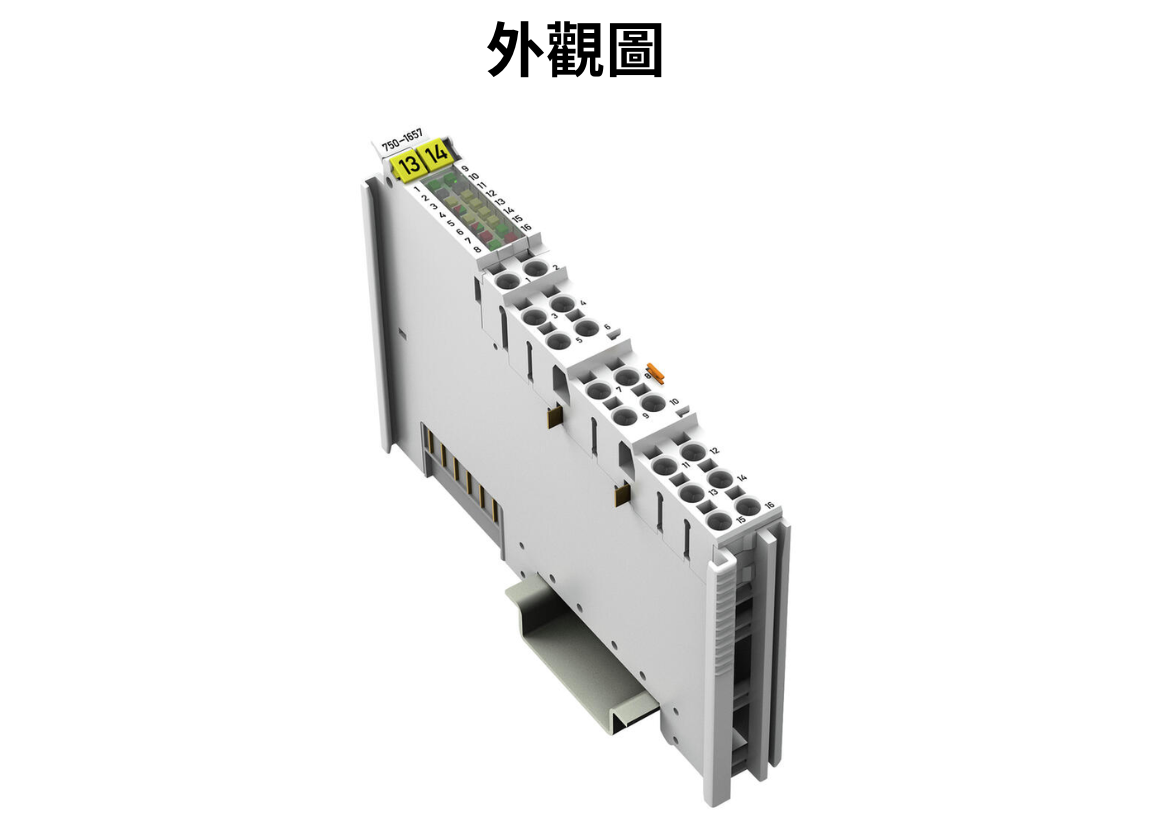

4 連接埠 IO-Link 主站

型號:750-1657

IO-Link 簡化了連接控制系統和⼯具所需的各種介面

三線連接可以傳輸過程資料（以單⼀位元、位元組和資料區塊的形式傳輸輸入和輸出資料）。它還可以以⾼達 230.4 kBaud 的速率向感測器和執行器傳輸⾮循環資料（⽤於識別、配置、參數化和診斷）。

可透過 WAGO-I/O-CHECK 或 WAGO IO-Link 配置器輕鬆⾃訂。

透過 WAGO‐I/O‐CHECK 或 GSD 檔案可配置該模組。

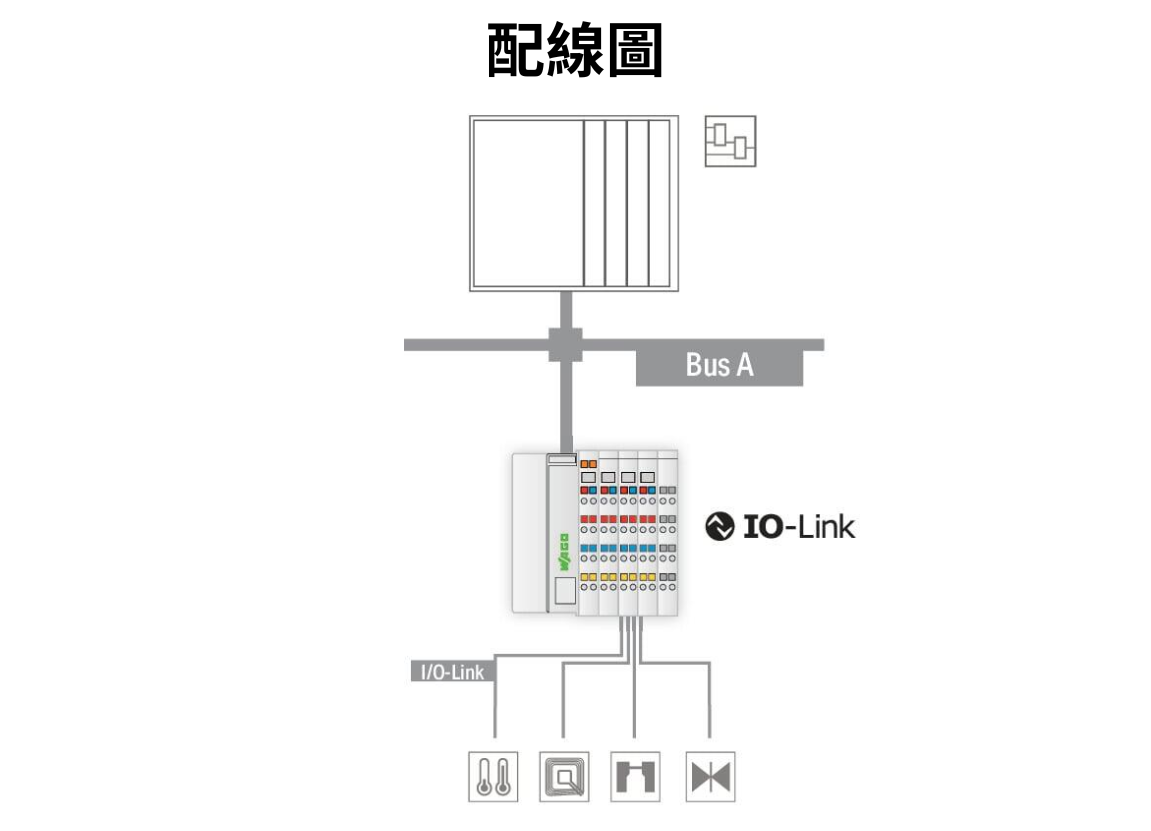

WAGO 750-1657 IO-Link 主站可以同時連接四個不同的 IO-Link 設備，甚⾄是數位標準感測器/致動器。。

技術規格

類比輸入的數量	4
通道總數（模組）	4
信號類型	電阻式溫度量測電位計位置
可編輯的信號類型	是
感測器連接	4 x (2-線式, 3-線式, 4-線式)
位置寬度	4 x 16 位元資料；4 x 8 位元控制/狀態（可選）
解析度（超過整個範圍）	0.1°C（在整個範圍內）; 0.01 C (–50 … 150 C; Pt1000, Ni1000)
轉換時間（典型值）	100ms
轉換時間	每通道：≦ 100 ms (2-/4 線式連接),≦ 200 ms (3 線式連接)
測量誤差 (25°C)	≤ ±0.6 K (Pt100, Pt200, Pt500, Ni100, Ni120); ≤ ±0.2 K (Pt1000, Ni1000); ±0.3 … 0.7 Ω 用於電阻式溫度量測
測量電流（典型值）	≤ 350 µA
回應時間（最大值）	3s
感測器類型	Pt100; Configurable: Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 (TK6180 + TK5000), 電位計: 10R … 1k2, 10R … 5k0
溫度範圍	-200 … +850 °C (Pt100, Pt200, Pt500, Pt1000), -60 … +250 °C (Ni100, Ni1000), -80 … +260 °C (Ni120)
設定選項	WAGO-I/O-CHECK CODESYS 資料庫 e!COCKPIT
系統電源電壓	5 VDC; 透過資料傳輸接點
電流消耗，系統供電	285mA
現場電源電壓	24 VDC (-25 … +30 %); 透過電源跨接接點 (透過刀片接點供電; 透過彈簧接點傳輸)
隔離	500 V 系統/現場
輸入電源跨接接點數	2
輸出電源跨接接點數	2

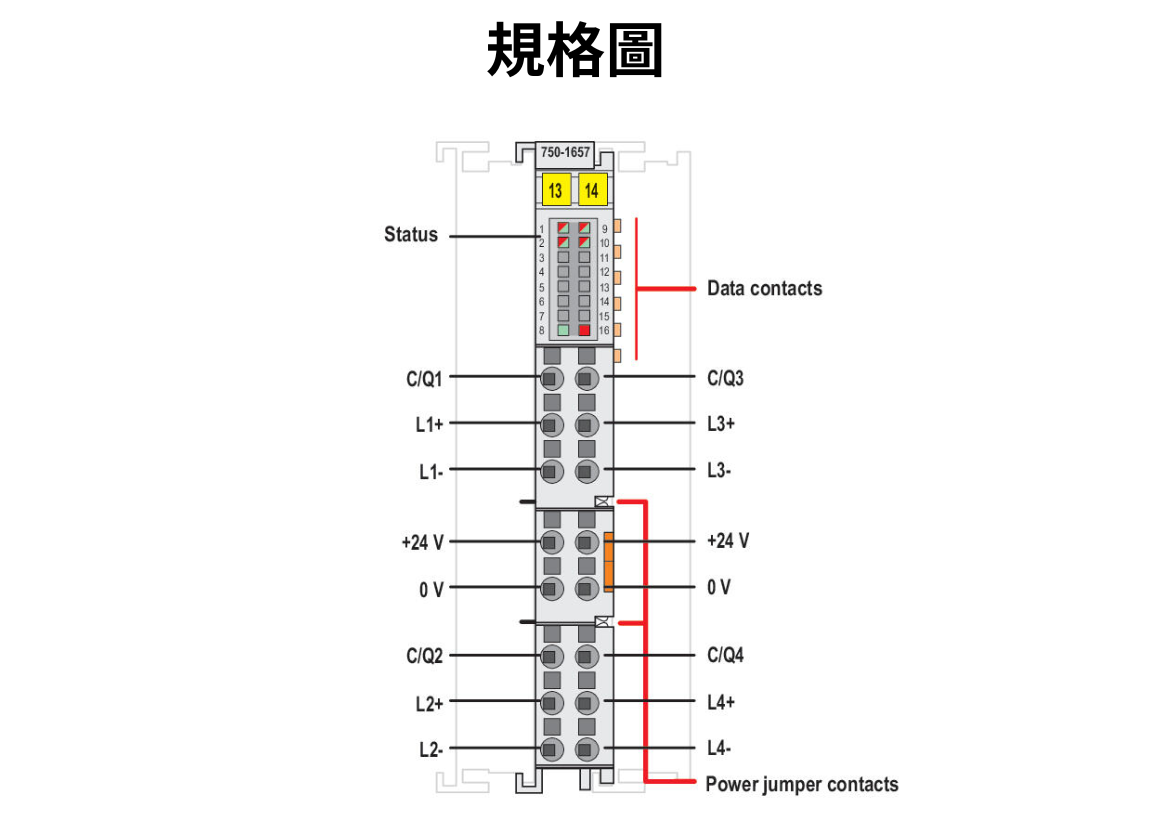

連接技術

Connection technology: In-/Outputs	16 x Push-in CAGE CLAMP®
連接類型 (1)	輸入/輸出
單芯導線	0.08 … 1.5 mm² / 28 … 16 AWG
細多芯導線	0.25 … 1.5 mm² / 22 … 16 AWG
剝線長度	8 … 9 mm / 0.31 … 0.35 inches
