告別通訊瓶頸！PROFINET IO 工業 4.0 最佳連線解決方案
結合傳統 TCP/IP 便捷性與工業級實時效能的最佳架構
PROFINET 是由 PROFIBUS & PROFINET 國際協會（PI）推出的開放式工業乙太網通訊協定，也是國際標準 IEC 61158 / IEC 61784 的核心成員。它巧妙結合了傳統網際網路協議套組 (TCP/IP) 的便利性與工業級的實時效能，為自動化設備打造最具彈性、模組化的數位架構。
▲ PROFIBUS 現場總線與 PROFINET 工業乙太網官方標誌
解決傳統工廠痛點：為什麼你的工廠非 PROFINET 不可？

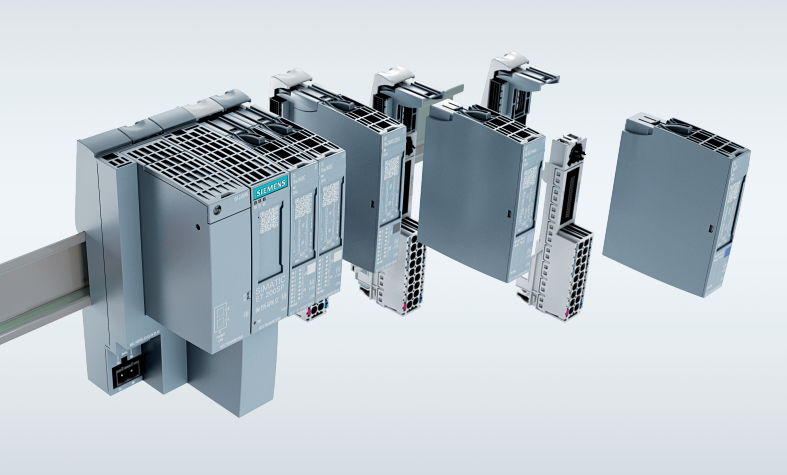

▲ SIEMENS SIMATIC ET 200SP：經典 PROFINET IO Device 分散式 I/O 模組，支援熱插拔與彈性擴充
許多工廠常因「封包塞車導致延遲」、「設定極度複雜」或「機器停機找不到原因」而頭痛。PROFINET 從底層解決了這些難題：
- 資料零延遲： PROFINET 關鍵控制資料直接走 Layer 2（數據鏈路層），並加上 EtherType 0x8892 專用特快標籤。讓訊號跳過中間解包流程、優先直達設備，反應時間從原本的 100ms 級縮短至 < 10 ms 以內，通訊速度提升 10 倍以上！
- 熱插拔與零工具替換： 具備「鄰近識別（LLDP）」與「參數伺服器」功能。設備損壞時，現場技術人員不用寫程式或設定 IP，換上新機器即可自動載入參數，即插即用！
- 無縫整合現有設備： 支援 PROFIBUS 的設備無需重新配線，就能無縫對接 PROFINET 網路。無需額外外掛 IO 代理器，最大化保護既有投資。
- 綠色製造神助攻（PROFIenergy）： 整合專用能源行規，可針對設備在待機或非生產時段進行動態電源管理，幫工廠精準省下每一度電。
一張表看懂 PROFINET 三大通訊通道（Real-Time Classes）
PROFINET 將資料分類處理，讓普通資料走標準通道，關鍵控制走「高速專用道」：
| 模式等級 | 傳輸機制 | 典型反應 / 循環時間 | 最佳應用場景 |
|---|---|---|---|
| NRT (Standard IP) |
經過標準 TCP/UDP IP 協定棧 | 100 ms | 設備參數調試、GSD 檔下載、遙測與廣域診斷 |
| RT (Real-Time) |
跳過 TCP/IP，直達乙太網 MAC 層 | < 10 ms (常見 1 ms) |
一般工廠自動化、分散式 I/O、感測器 / 開關訊號 |
| IRT (Isochronous RT) |
硬體時間同步（Clock-Sync）與劃分時間槽 | < 1 ms (抖動 < 1 μs) |
伺服馬達多軸同步、機器人臂高精度運動控制 |

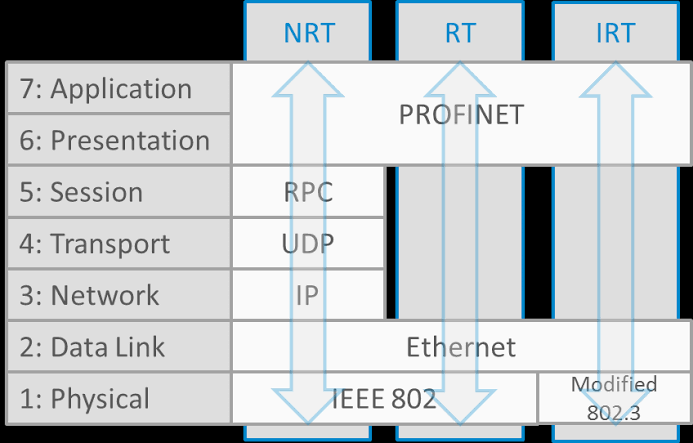

▲ PROFINET 三種通訊管道架構（NRT 非實時、RT 實時、IRT 等時實時）
技術架構比較：PROFINET CBA vs. PROFINET IO
| 比較項目 | PROFINET CBA（元件模型） | PROFINET IO（外部設備） |
|---|---|---|
| 主要定位 | 廠房跨系統 / 模組間的軟體通訊 | 現場控制器（Master）與周邊設備（Slave）的實時通訊 |
| 底層技術 | 以元件為基礎（CBD/PCD），基於 XML | 生產者-消費者模型（Provider-Consumer） |
| 反應時間 | 50～100 ms 級別 | < 10 ms (RT) / < 1 ms (IRT) |
| 適用場景 | 自動化子系統間的規劃與整合 | 高速生產線、機器人、運動控制、分散式 IO |
PROFINET IO 的三大核心元件角色
PROFINET IO 採用現代化的生產者-消費者模型（Provider-Consumer Model），架構分工極其清晰：
IO Controller
(控制器 / 主站)
通常是 PLC 或工業電腦，負責執行控制程式並分發指令。
IO Device
(從站設備)
現場的 I/O 模組、馬達伺服 / 變頻驅動器或閥門，自動將狀態主動回傳（Provider）。
IO Supervisor
(診斷監控器)
專用的 PC 軟體或 HMI，負責開機時的網路組態設定與即時故障診斷。

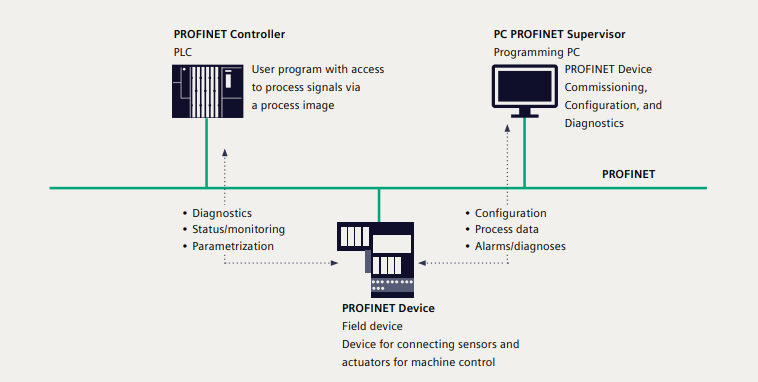

▲ PROFINET 裝置角色與系統架構示意圖（IO Controller、IO Supervisor、IO Device）
Conformance Classes (CC) 一致性分級指南
採購設備時不用怕買錯！PI 國際協會將設備能力標準化劃分，認準 Class 就知道合不合用：
• CC-A (Basic Class A)： 基本功能，適用於簡單感測器或遠端監控（僅支援 PROFINET RT 通訊）。
• CC-B (Advanced Class B)： 包含 CC-A 之外，新增拓撲識別（PROFINET MRP Redundancy）與故障設備自動更換功能（最主流工廠選擇）。
• CC-C (High-Performance Class C)： 最高規！強制支援 PROFINET IRT 等時實時與專用硬體晶片，專門搞定極致精準的運動控制。
輕鬆上手！三層定址與智慧診斷
PROFINET 設備需透過 MAC 位址、IP 位址、設備名稱（Device Name） 進行三重識別。搭配標準化的 GSDML（XML 語言）描述檔與 TCI（工具呼叫介面），讓工程師在不用退出主程式的情況下，隨時進行線上診斷與參數微調，運籌帷幄於指尖！
