跨越 IT 與 OT 界線！EtherNet/IP 工業 4.0 智慧聯網解決方案
用標準網線與 TCP/IP，實現無縫對接的工業級通訊
EtherNet/IP 是由洛克威爾自動化（Rockwell Automation）開發、並由 ODVA 國際組織維護管理的開放式工業乙太網標準。名稱中的「IP」代表 Industrial Protocol（工業協定），並非網際網路協定（Internet Protocol）。它巧妙地將通用工業協定（CIP）架構在標準 TCP/IP 上，是當今跨國大廠與智慧製造的首選通訊語言之一。
產品方案
我們的產品
CODESYS PC Based 自動化控制平台（CODESYS PC Based CDS-NISE105）可支援：
工業乙太網路：
PROFINET、EtherCAT、EtherNet/IP、MODBUS TCP Server / Client。
工業總線：
CANopen、PROFIBUS、MODBUS RTU。
EtherNet/IP 工業乙太網路介紹
EtherNet/IP™ 是一種基於標準乙太網路（IEEE 802.3）與 TCP/IP 協定族的工業網路通訊標準。它採用通用工業協定（CIP™），能同時傳輸即時控制資料與一般管理資訊，提供靈活的網路拓撲與高度的系統相容性，廣泛應用於現代化智慧工廠與自動化控制中。
我們的產品

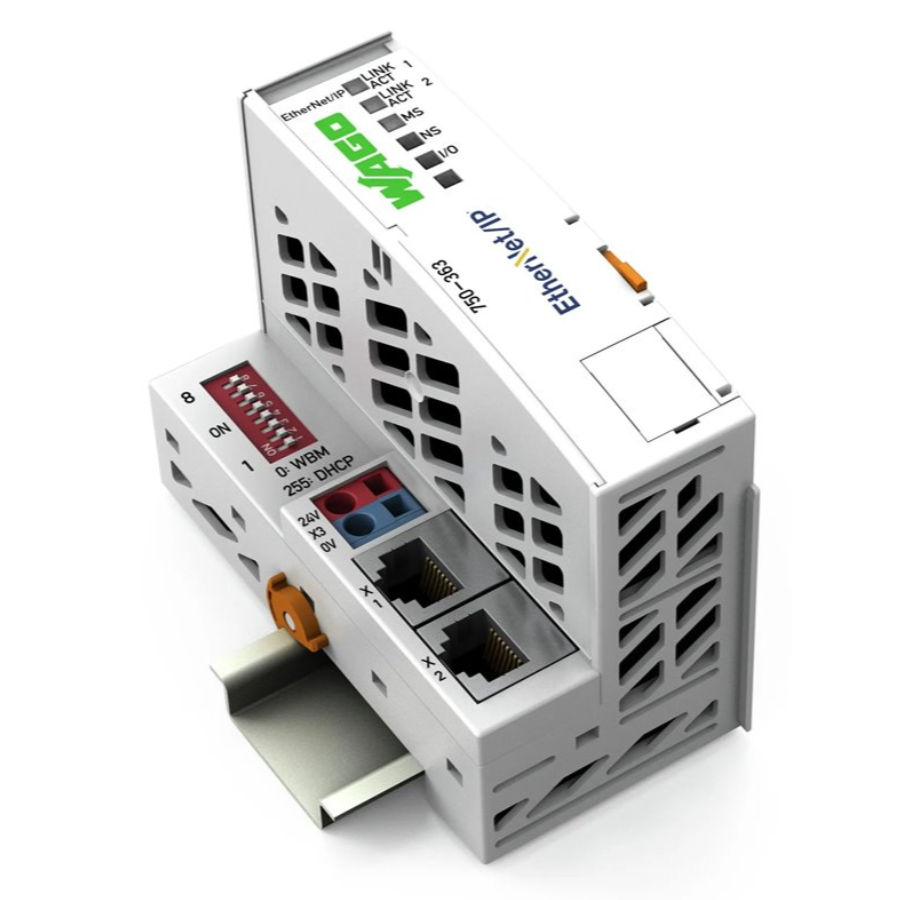

WAGO 750-363 EtherNet/IP 總線耦合器
分散式 I/O 系統特色：
- 雙網埠： 支援線形拓撲佈線，無需外接交換器即可彈性串接。
- 彈性搭配： 支援多種數位/類比訊號模組，簡化配線。
- 微秒級回應： 資料即時寫入與高速傳輸。
為什麼要選 EtherNet/IP？四大核心技術效益
100% 相容標準 IT 網路
（硬體免特殊晶片）
無需使用昂貴的專用硬體（如 ASIC 或 FPGA），只需一般的微處理器與標準商業乙太網網卡（MAC）即可實現，大幅降低設備開發與鋪設成本！
跨通訊架構無縫整合
（通用 CIP 協定）
採用通用工業協定（Common Industrial Protocol, CIP）作為應用層，能夠與既有的 DeviceNet 及 ControlNet 網路物件無縫互通，完美保障既有設備資產。
訊息雙通道分流
（兼顧速傳與設定）
將「實時控制資料」與「設備參數調整」分開傳送，讓關鍵訊號走高速通道（UDP），參數設定走穩健通道（TCP），確保資料傳輸穩定不打結。
國際 ODVA 認證
（多品牌高互通性）
所有 EtherNet/IP 設備皆需經過 ODVA 協會一致性測試，確保不同品牌（如 Rockwell、Omron、Phoenix Contact 等）的 PLC 與 I/O 能無縫協同工作。
EtherNet/IP 兩大通訊機制對比表
EtherNet/IP 將網路封包精確分類，滿足現場控制與設定調試的不同需求：
| 比較項目 |
隱式報文 (Implicit Messaging) 【 實時控制 】 |
顯式報文 (Explicit Messaging) 【 參數診斷 】 |
|---|---|---|
| 主要用途 | 實時 I/O 資料傳輸、控制器與現場設備高速連線 | 設備參數設定、程式上傳 / 下載、診斷配方 |
| 傳輸協定 & 通訊埠 | UDP (Port 2222) | TCP (Port 44818) |
| 通訊特性 | 標頭極小、速度極快，可進行週期性或狀態改變（COS）更新 | 需經過確認（Request/Response），安全性與完整性高 |
| 傳輸模式 | 支援一對一、一對多或廣播傳輸 | 主要為點對點（Point-to-Point）傳輸 |
EtherNet/IP 的設備架構與通訊模式
EtherNet/IP 將網路上的所有設備統一定義為「物件（Objects）」。每種設備（如 PLC、I/O 模組、變頻器）都有預定義的行為與物件類別，讓工程師能以標準化的方式進行設定與存取。
主站輪詢 (Polling)
控制器定期詢問網絡上的每個設備狀態，確保系統獲得全域穩定的定期更新。
週期性更新 (Cyclic)
設備依照預先設定的時間間隔主動回傳資料，兼顧數據實時性與週期控制。
狀態改變更新 (COS)
僅在感測器或設備狀態發生變化時發送訊號，可大幅節省網路頻寬！
工業安全防護與資安考量（Cybersecurity）
• OT 資安升級（CIP Security）： 鑑於工業網路日益面臨的資安威脅，ODVA 推出了 CIP Security 擴充協定，為 EtherNet/IP 導入資料加密（TLS/DTLS）、身分驗證與防止非法竄改機能，確保關鍵生產線免受遠端惡意攻擊或未授權重啟！
