突破自動化極限！EtherCAT 高速實時工業乙太網解決方案
用最標準的網線，實現微秒級的極速同步控制
乙太網控制自動化技術EtherCAT (Ethernet for Control Automation Technology) 是由德國 Beckhoff 公司研發、並由 ETG（EtherCAT Technology Group）國際組織推廣維護的開放式工業乙太網標準，為國際標準 IEC 61158 / IEC 61784 核心成員。專為解決傳統工業網路「頻寬利用率低」、「傳輸延遲高」與「硬體成本昂貴」三大痛點而生，已成為當今工業 4.0 智慧製造、機器人控制與高精度運動控制的龍頭首選。
我們的產品

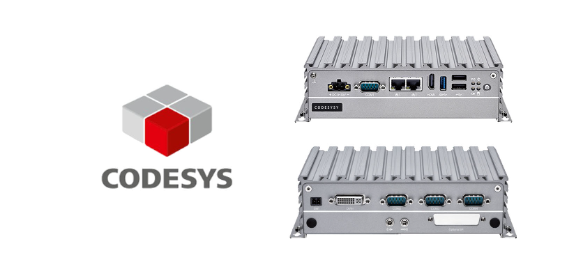

CODESYS PC Based 自動化控制平台（CODESYS PC Based CDS-NISE105）可支援：
工業乙太網路：
PROFINET、EtherCAT、EtherNet/IP、MODBUS TCP Server / Client。
工業總線：
CANopen、PROFIBUS、MODBUS RTU。
EtherCAT 工業乙太網路介紹
EtherCAT®（Ethernet 控制自動化技術）是一個實時 ETHERNET 解決方案，專用於工業自動化應用，具有高效能、靈活的網路拓撲結構和簡單的配置。使用 EtherCAT®，昂貴的 ETHERNET 星型拓撲結構可用簡單的樹型結構來替代。
我們的產品

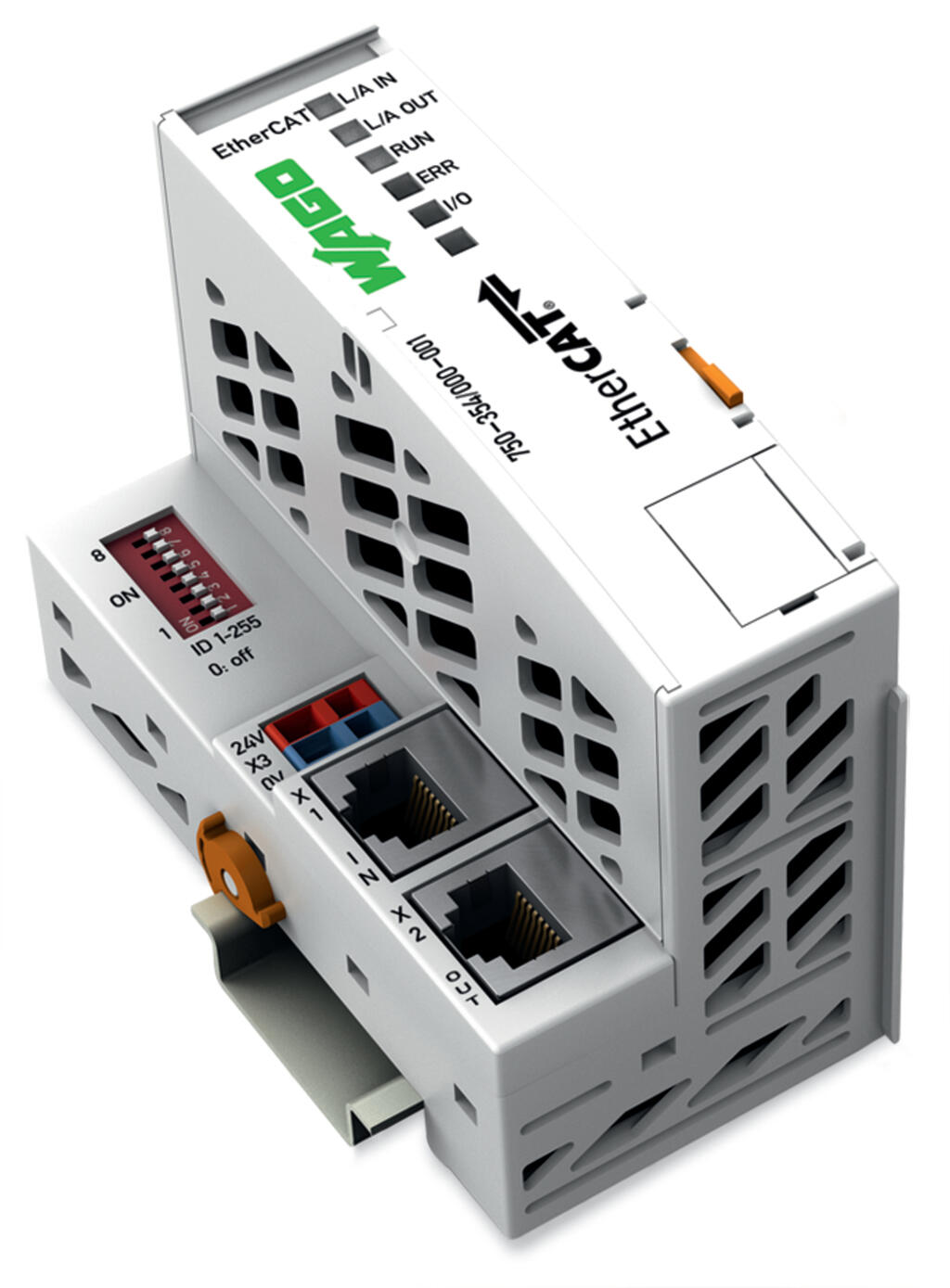

WAGO 750-354-000-001 系列 EtherCAT 總線耦合器
分散式 I/O 系統特色：
- 雙網埠： 支援 EtherCAT 菊鏈（Daisy Chain）串接。
- 彈性搭配： 支援多種數位/類比訊號模組，簡化配線。
- 微秒級回應： 資料即時寫入與高速傳輸。
傳統工業網路痛點 vs. EtherCAT 的破局關鍵
在傳統的工業乙太網中，每個設備收到封包後，都必須先將封包拆解、解碼、處理解析，再寫入資料並打包寄出。這不僅造成大量傳輸時間浪費，封包標頭（Header）佔用的空間甚至遠大於實際傳輸的資料（Payload）。
傳統傳輸模式（逐站拆解）
Master ➔ (解包/打包) Node 1 ➔ (解包/打包) Node 2
累積延遲極高，較耗時
Master ➔ (解包/打包) Node 1 ➔ (解包/打包) Node 2
累積延遲極高，較耗時
👑 實時控制
EtherCAT 飛速模式（飛速通過）
Master ➔ Node 1 (飛速讀寫) ➔ Node 2 (飛速讀寫) ➔ (快速回傳)
硬體級即時讀寫，資料傳輸零等待
Master ➔ Node 1 (飛速讀寫) ➔ Node 2 (飛速讀寫) ➔ (快速回傳)
硬體級即時讀寫，資料傳輸零等待
四大核心技術優勢
1. 獨家「飛速傳輸」(Processing on the Fly)
封包經過 EtherCAT 從站節點時，節點內的專用晶片（ESC）會在「封包通過瞬間」讀取屬於自己的指令並同時寫入回應。每個節點硬體處理延遲 < 1 µs，大幅消除通訊瓶頸。
2. 納秒級分散式時鐘 (Distributed Clocks, DC)
基於 IEEE 1588 時間同步概念延伸，透過硬體層級時間校正機制，能將全網設備同步抖動壓低至 < 20 ns (0.02 µs)，多軸伺服馬達與龍門同動執行動作完全不漂移。
3. 系統整體成本 (TCO) 大幅降本增效
主站（Master）僅需一般標準電腦網卡（MAC）搭配軟體驅動即可運行，免買昂貴專用卡。從站設備內部已整合 Switch 通訊功能，全網無需昂貴工業交換器即可自由串接。
4. 無痛承接既有設備行規 (Device Profiles)
支援 CANopen over EtherCAT (CoE) 與 Sercos over EtherCAT (SoE)。熟悉的工程師無須重新編寫應用層邏輯，即可將既有系統無縫升級至 EtherCAT 高速網路上。
強悍效能數據：極速反應一次看
EtherCAT 將複雜的通訊處理完全下放給從站專用硬體晶片（ESC）執行，主站 CPU 負擔極低：
| 應用情境與規模 | 通訊效能與更新時間 | 傳統工業網路對比 |
|---|---|---|
| 分散式數位 I/O (1,000 個點) |
僅需 30 µs 完成程序資料更新 | 速度提升約 10~20 倍 |
| 高軸數馬達控制 (100 個伺服軸) |
更新速率高達 100 µs | 可實時傳輸位置、速度與扭力指令 |
| 大型自動化產線 (64 軸 + 大量 I/O) |
總循環時間降至 250 µs | 徹底消弭複雜系統的數據傳輸延遲 |
| 單一區段連接上限 | 最高可擴充連接 65,535 個設備 | 具備極強的網路擴充彈性 |
自由拓撲與纜線冗餘：告別繁複配線噩夢
EtherCAT 使用全雙工（Full-Duplex）物理層傳輸機制，具備「自動閉埠與迴流」特質，打破傳統網路佈線限制：

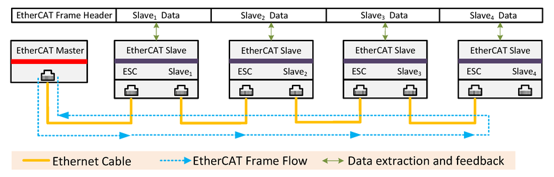

▲ EtherCAT 自由網路拓撲示意圖（支援總線式、樹狀、菊鏈式隨意串接）
-
1. 任意組合的網路拓撲：
支援總線式（Line）、樹狀（Tree）、星狀（Star）或菊鏈（Daisy Chain）隨意串接。
現場拉線怎麼方便就怎麼走，無須受到傳統星狀佈線限制。 -
2. 環狀纜線冗餘（Cable Redundancy）：
當主站具備兩個網埠並串接成環狀拓撲時，系統會開啟雙向備援。
一旦途中某條網線遭鬆脫、踩斷或受到強烈電磁干擾，EtherCAT 會在不到一個通訊週期內自動開啓備援迴路，生產線運作零中斷、無痛銜接！
完善生態系：硬體診斷與 Safety 安全認證
-
「精準定位至特定纜線（Port-to-Port）」的現場故障診斷：
每個 EtherCAT 從站晶片均內建硬體級錯誤計數器（Error Counters）。當某段網線受到干擾、品質劣化或接觸不良時，主站能精準定位出「哪兩個節點之間的網線」出問題，大幅縮短維護人員的除錯時間。 -
機能安全整合（Safety over EtherCAT, FSoE）：
支援加強型黑盒子安全協定（Black Channel），可以在同一條標準網線上同時傳輸「一般控制訊號」與「急停/安全門等機能安全訊號」，並通過 IEC 61508 SIL 3 / ISO 13849-1 PLe 最高等級認證，節省額外安全配線。

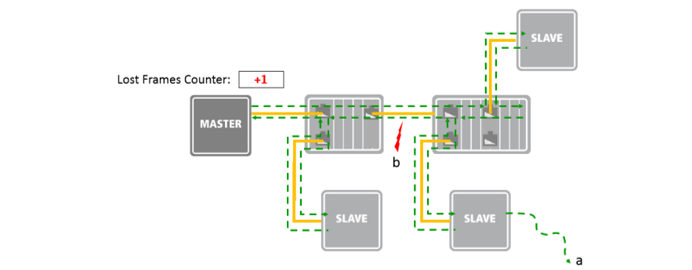

▲ EtherCAT 環狀備援迴路與 Port-to-Port 精準纜線故障診斷機制
